geforcefan Neu 13.08.2006 Sonntag, 13. August 2006 21:22 0 gefällt das
geforcefan Ercan Schaafheim Deutschland . HE	Küppi geforcefanich zweifele nur an seinem projekt. ... und viele an deinem ... Gruß Küppi wenigstens zeige ich bilder, und warte auf mein geld. Dan kann es richitg los gehen	0 gefällt das
Küppi Neu 13.08.2006 Sonntag, 13. August 2006 21:24 0 gefällt das
Küppi Christian Küppers Deutschland . NW	Und auf diese Bilder freuen wir uns auch ... Nicht immer gleich angegriffen fühlen ... So böse war das auch nicht gemeint ...	0 gefällt das
s.kko Neu 13.08.2006 Sonntag, 13. August 2006 22:13 0 gefällt das
s.kko Deutschland . NW	Ob man viele Bilder mit verbogenen Rohren zeigt, oder weniger Bilder mit Schienen, da isst ein unterschied. TJ	0 gefällt das
Küppi Neu 14.08.2006 Montag, 14. August 2006 18:27 0 gefällt das
Küppi Christian Küppers Deutschland . NW	Auch wieder wahr ... Aber ich glaube wir - die hier so verharrt auf Bilder warten - sollten einfach mal ein wenig mehr Geduld aufbringen. Es ist schließlich nicht wirklich leicht solch ein Projekt zustande zu bringen. Und wenn es wirklich etwas werden sollte, braucht das viel Zeit. Gruß Küppi PS: Was mir noch aufgefallen ist: Maßstab 1:40 würde eine Höhe von knapp 2m betragen ... Sicher, dass du das so bauen willst ?!	0 gefällt das
Frossi Neu 14.08.2006 Montag, 14. August 2006 21:03 0 gefällt das
Frossi Deutschland . RP	Daher würd ich eine kleinere, niedrigere und von der Fläche her kompaktere Bahn "nachbauen". Ich meine Silver Star ist extrem groß und extrem lang für ein Modell. Maßstab 1:40 bei Silver Star würde bedeuten: ca. 182cm hoch ca. 4000cm lang (40m!) ca. 750cm x 500cm Fläche (von mir geschätzt 300mx200m) ca. 3cm Schienenbreite Das sind enorm hohe Zahlen für ein "Modell", um dieses Modell Schreibtischtauglich machen zu können (Fläche: 150cm x 100cm), müsste man die Anlage 5x kleiner bauen, was heissen würde: (Maßstab 1:150) ca. 36cm hoch ca.800cm lang ca. 150cm x 200cm ca. 0.6cm Schienenbreite Und diese Schienenbreite (für Modellbau entscheidend) ist für Handarbeit zu klein und das würde nur in Fuddelarbeit mit Frustfaktor 1.000 ausarten. würde man z.B. ne Wildcat (Paradebeispiel diesbezüglich) als Modell mit einer Höhe von 36cm nachbauen wollen wäre das schon Maßsstab 1:40 (Wildcat ist ca. 15m hoch). Und hier hat man dann auch etwas realistisches vor Augen, was amn auch im Zimmer angucken kann.	0 gefällt das
chollay Neu 14.08.2006 Montag, 14. August 2006 22:17 0 gefällt das

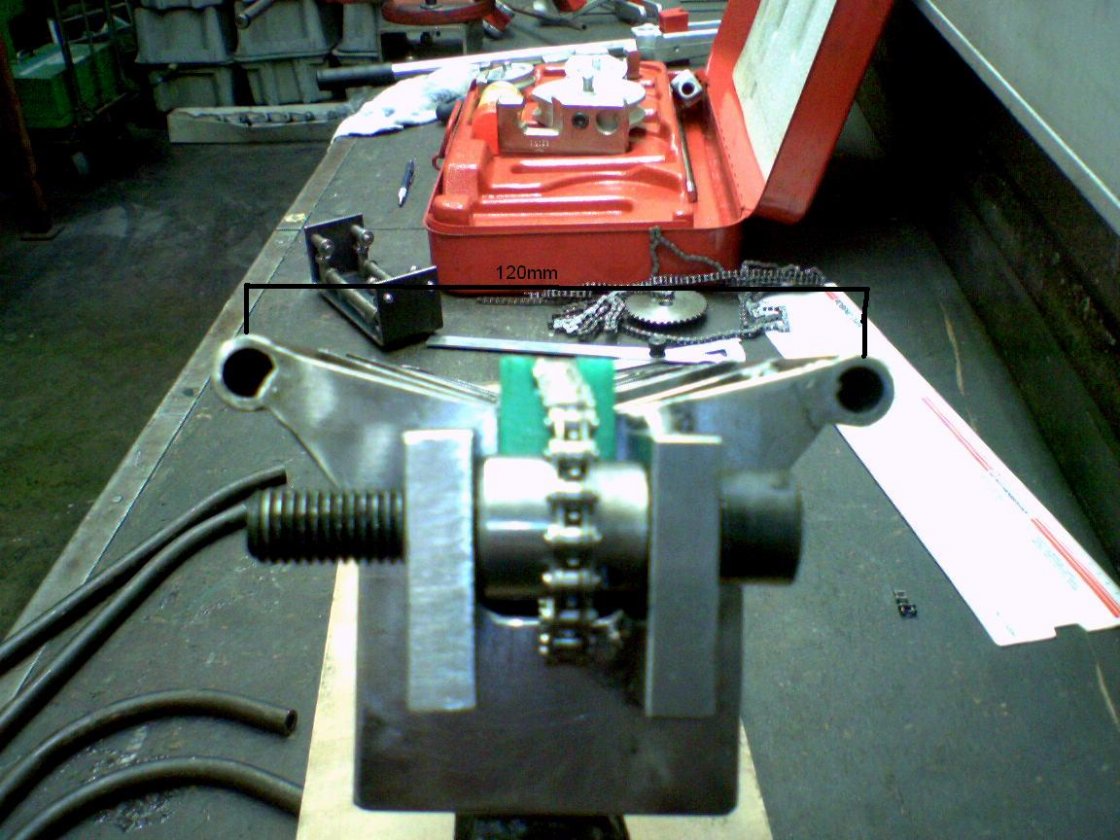

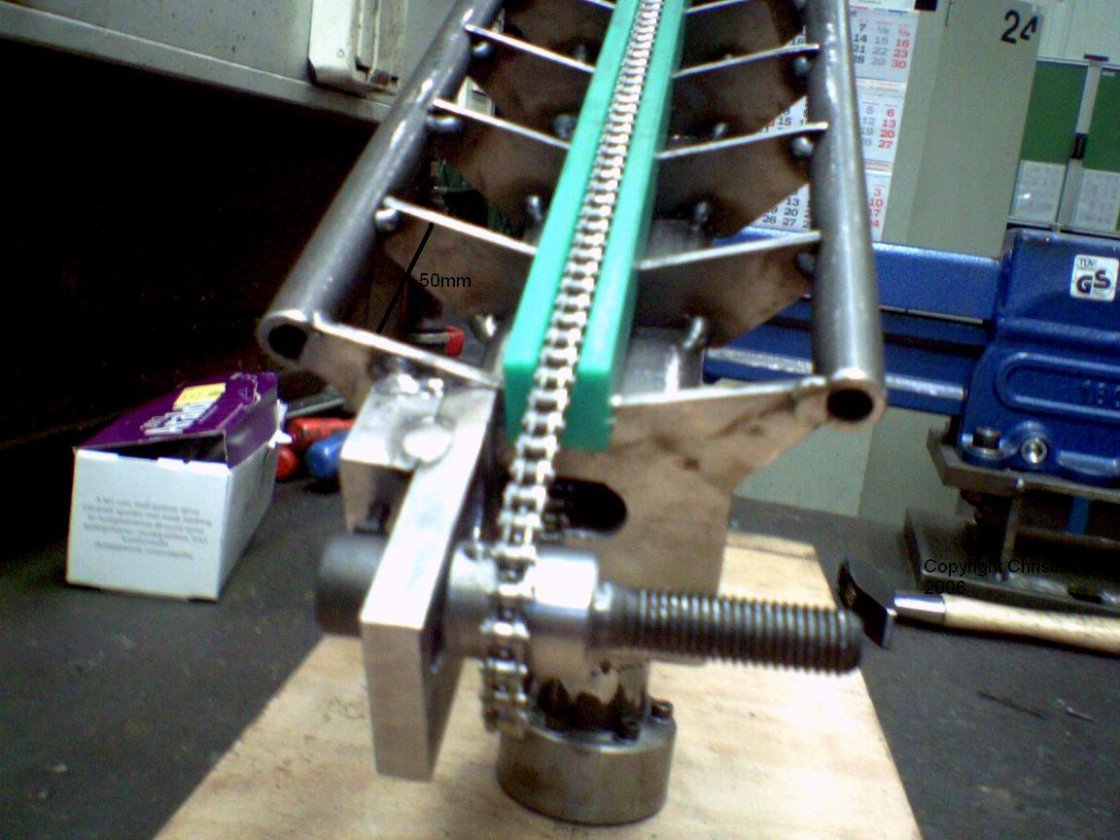

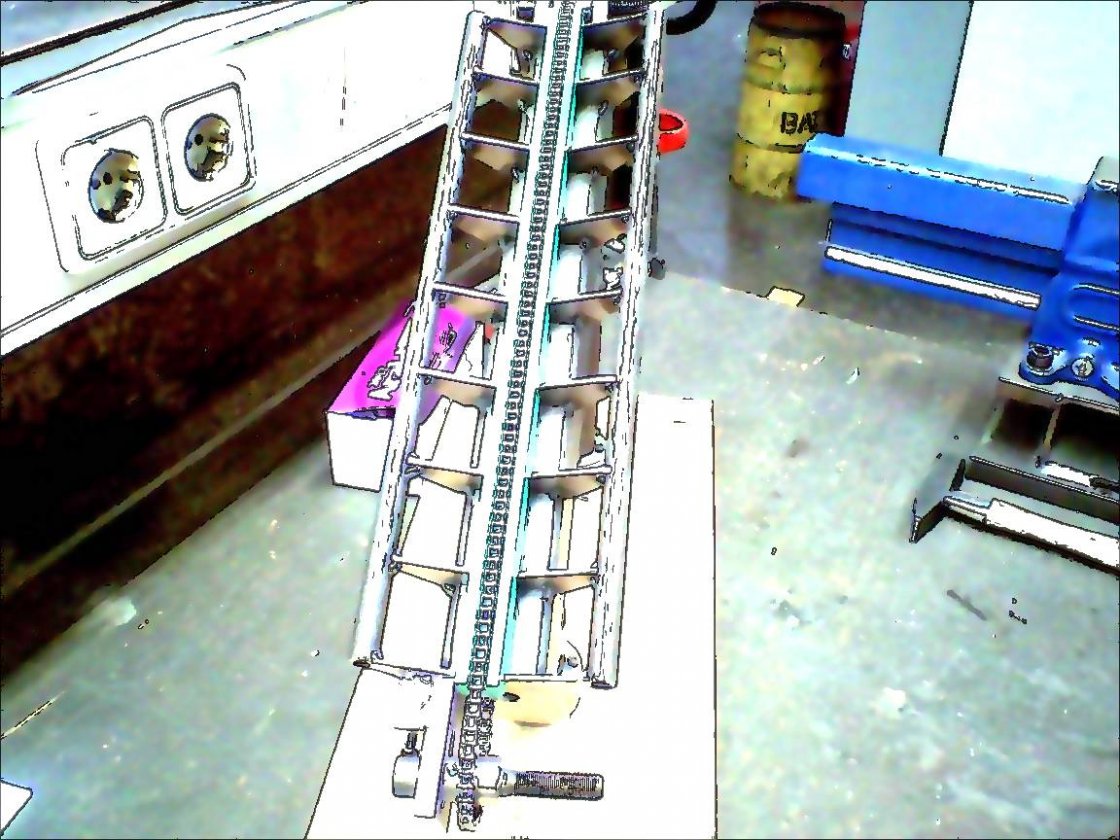

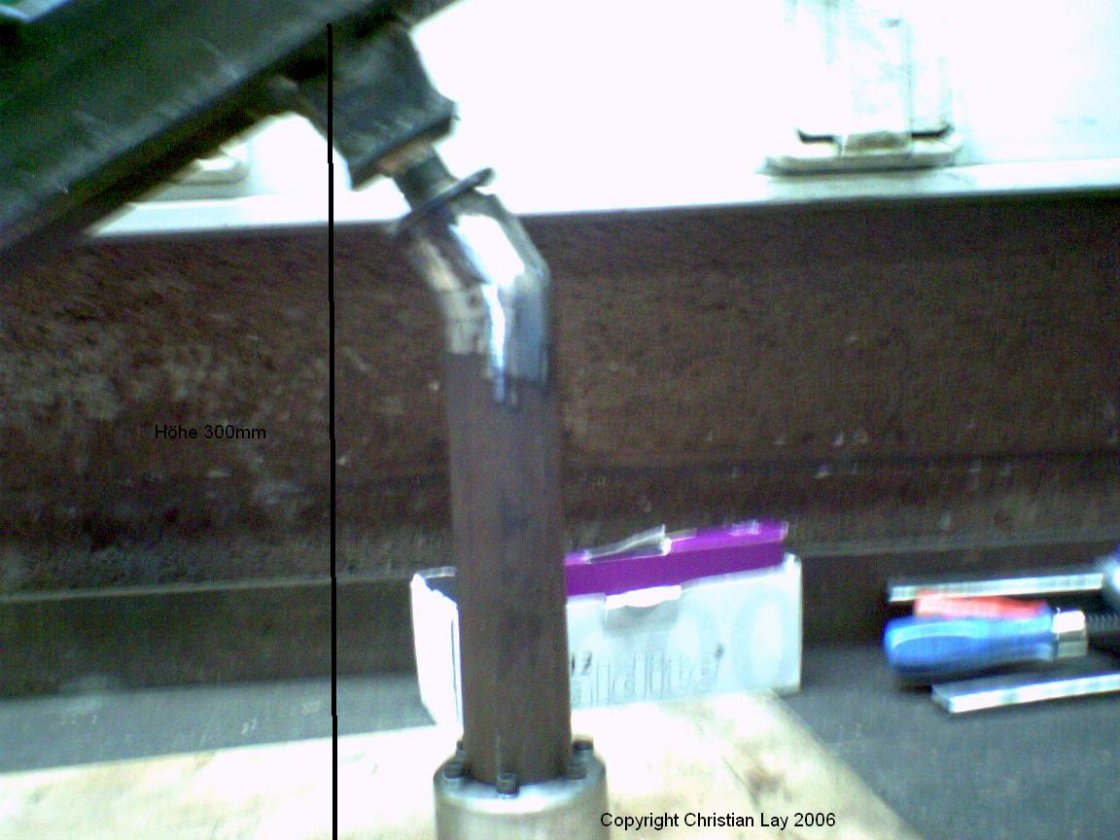

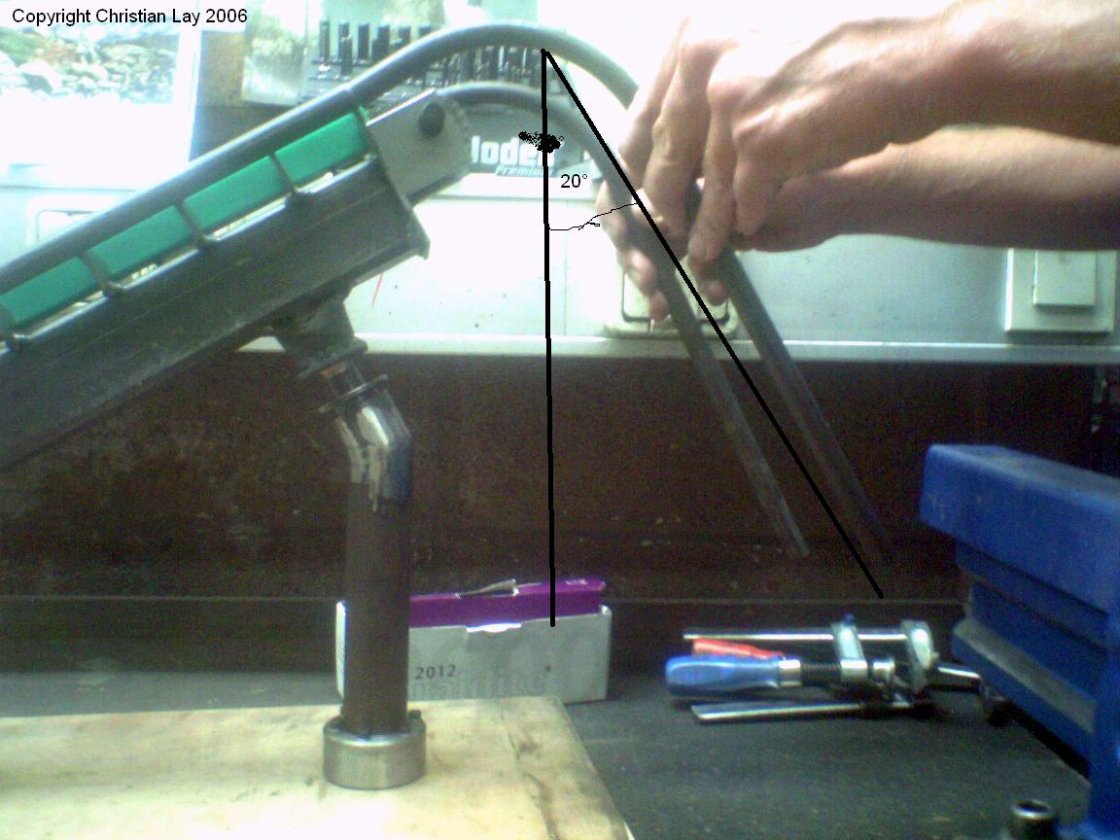

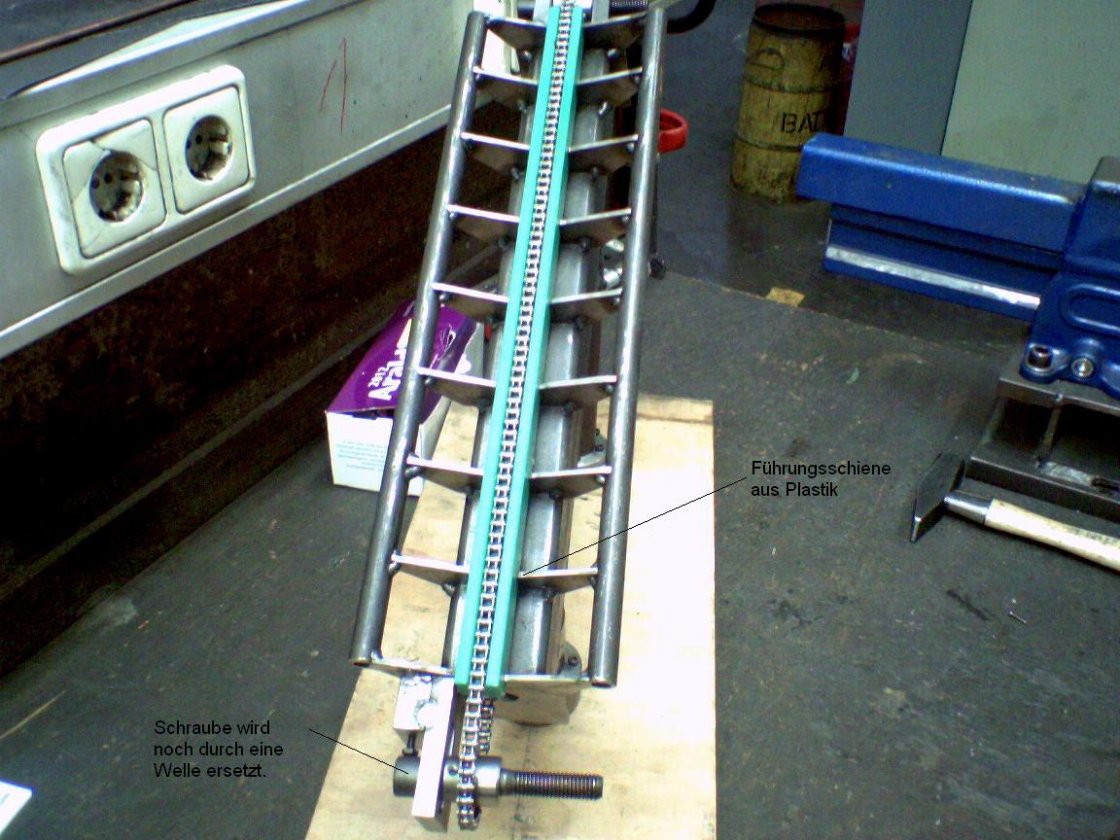

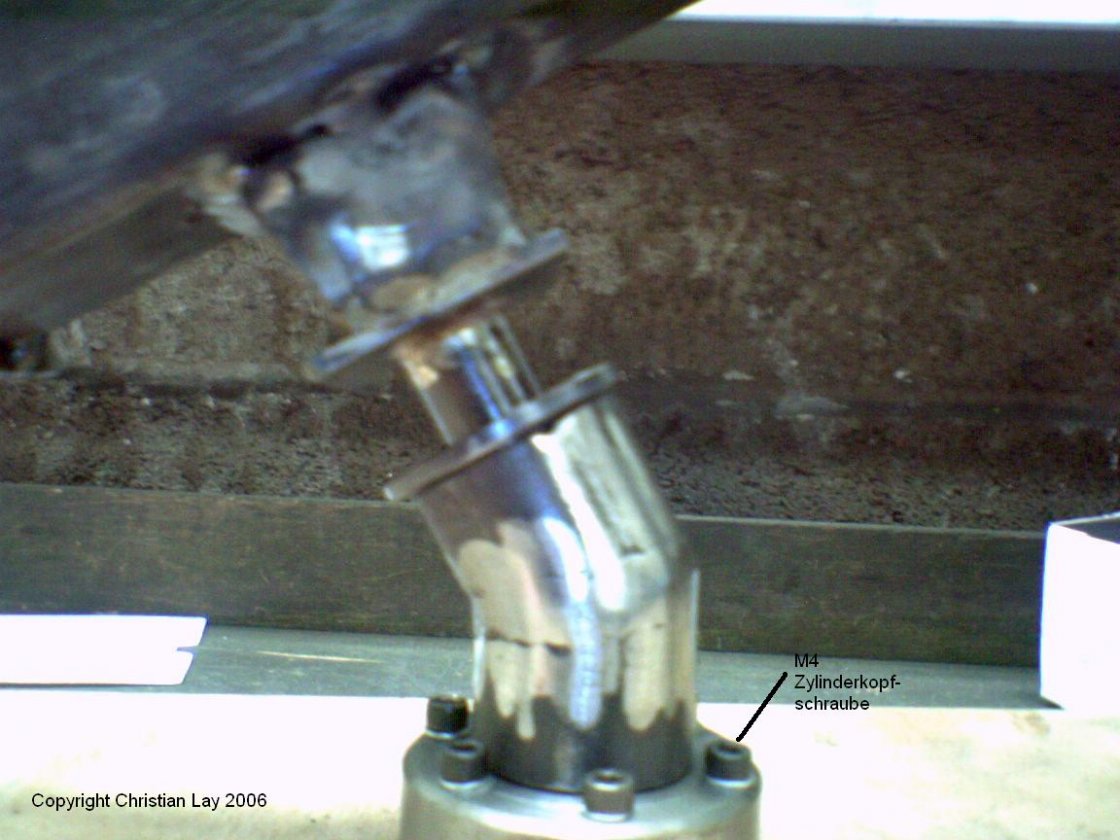

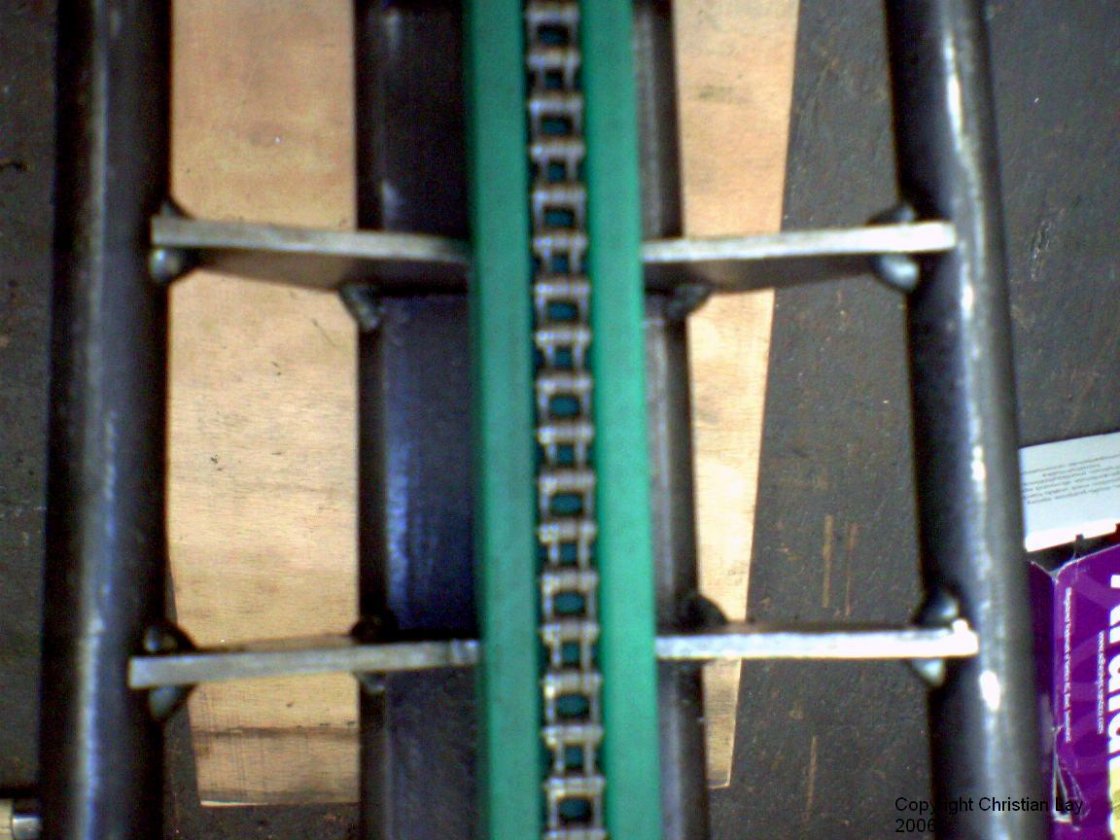

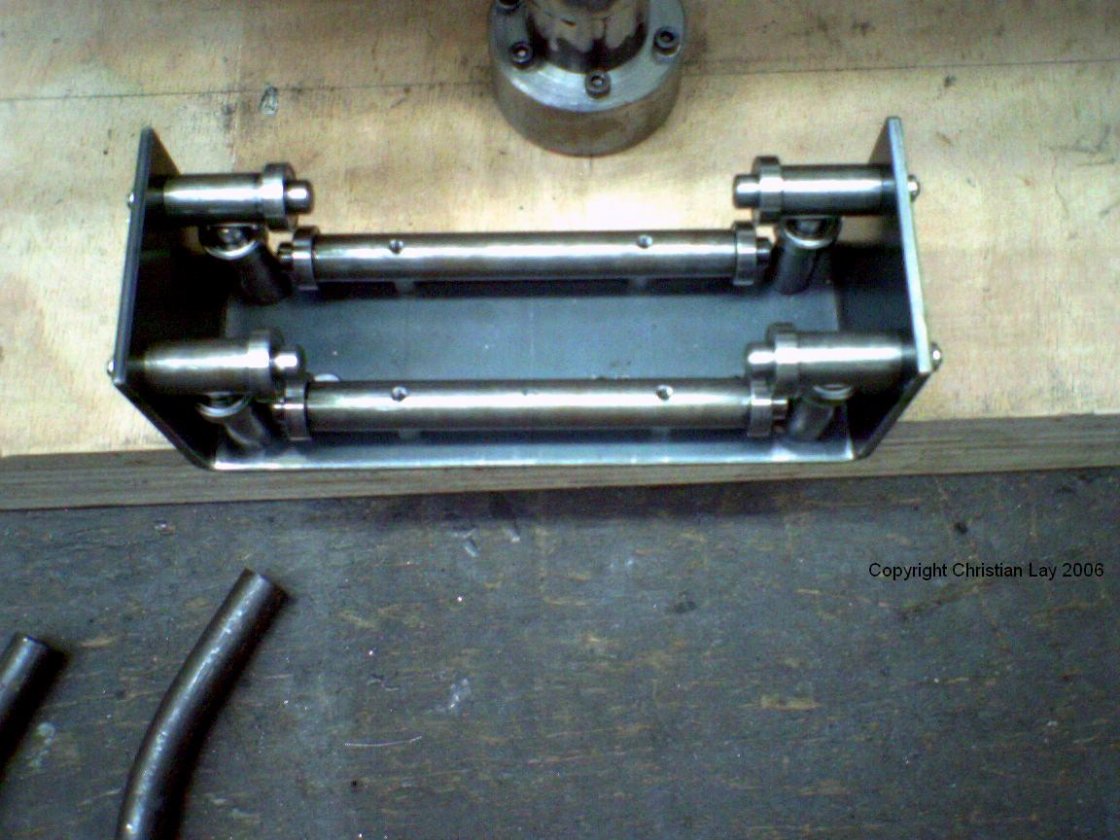

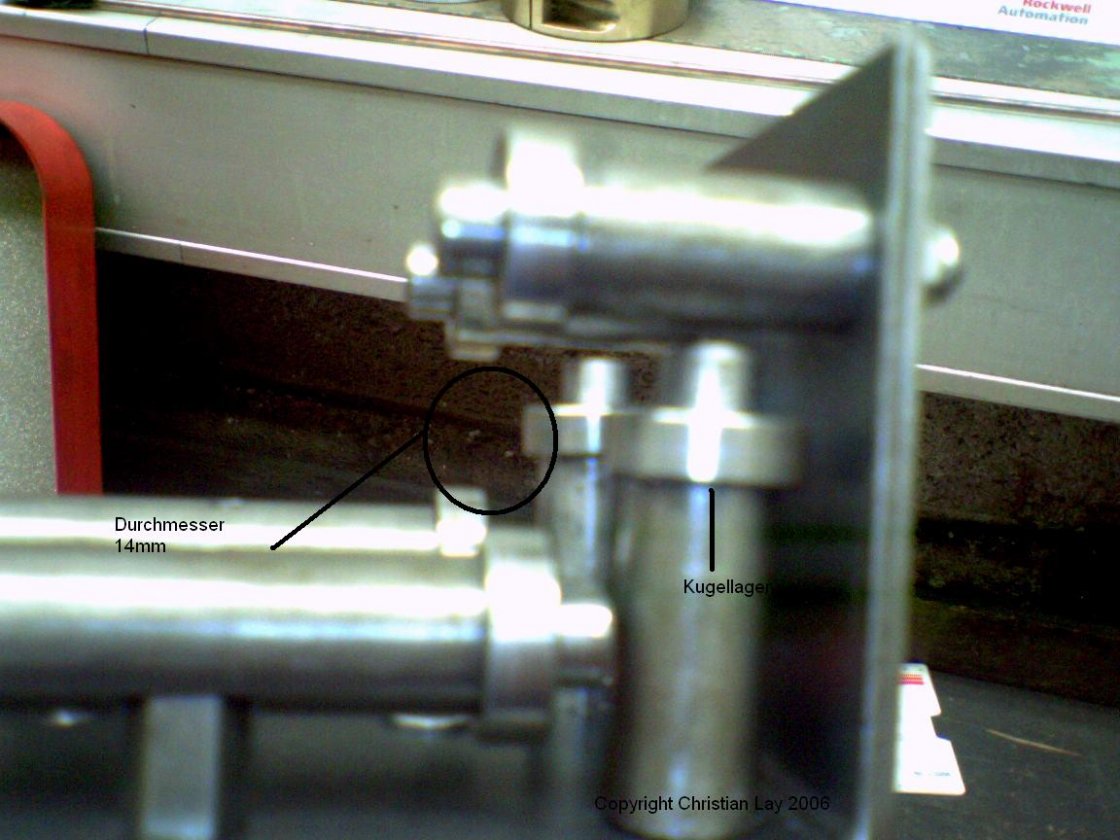

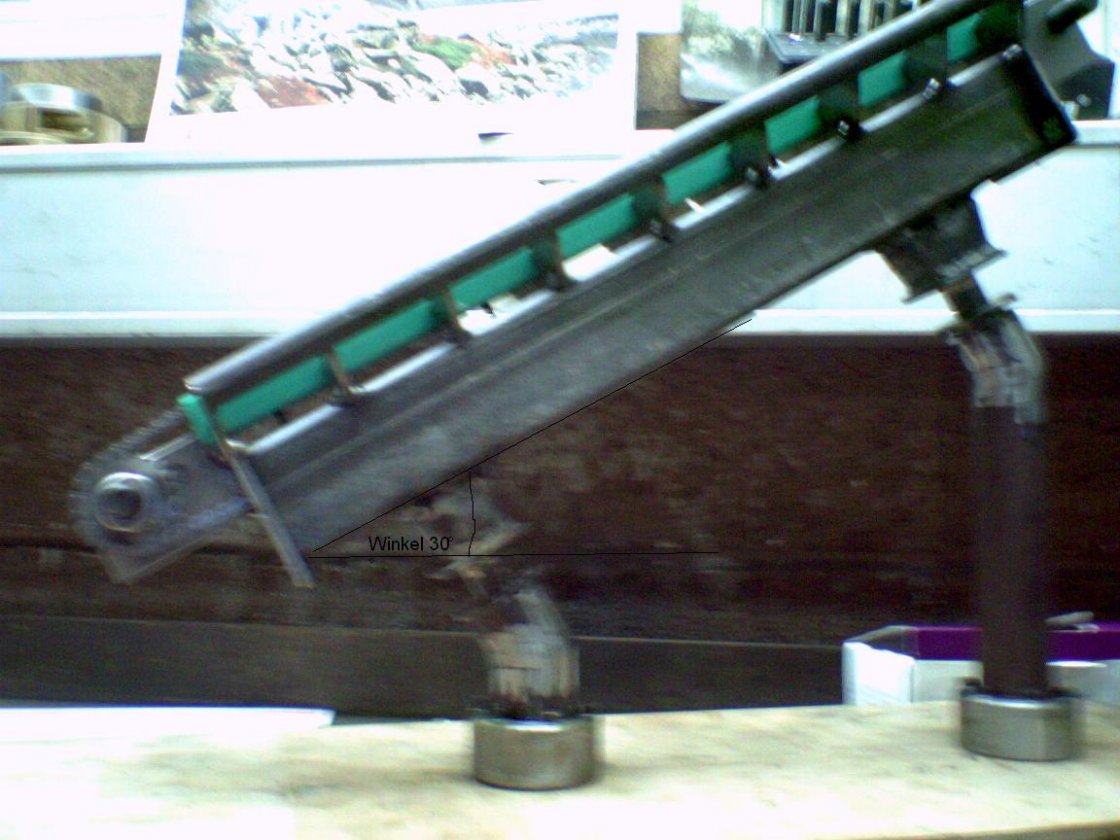

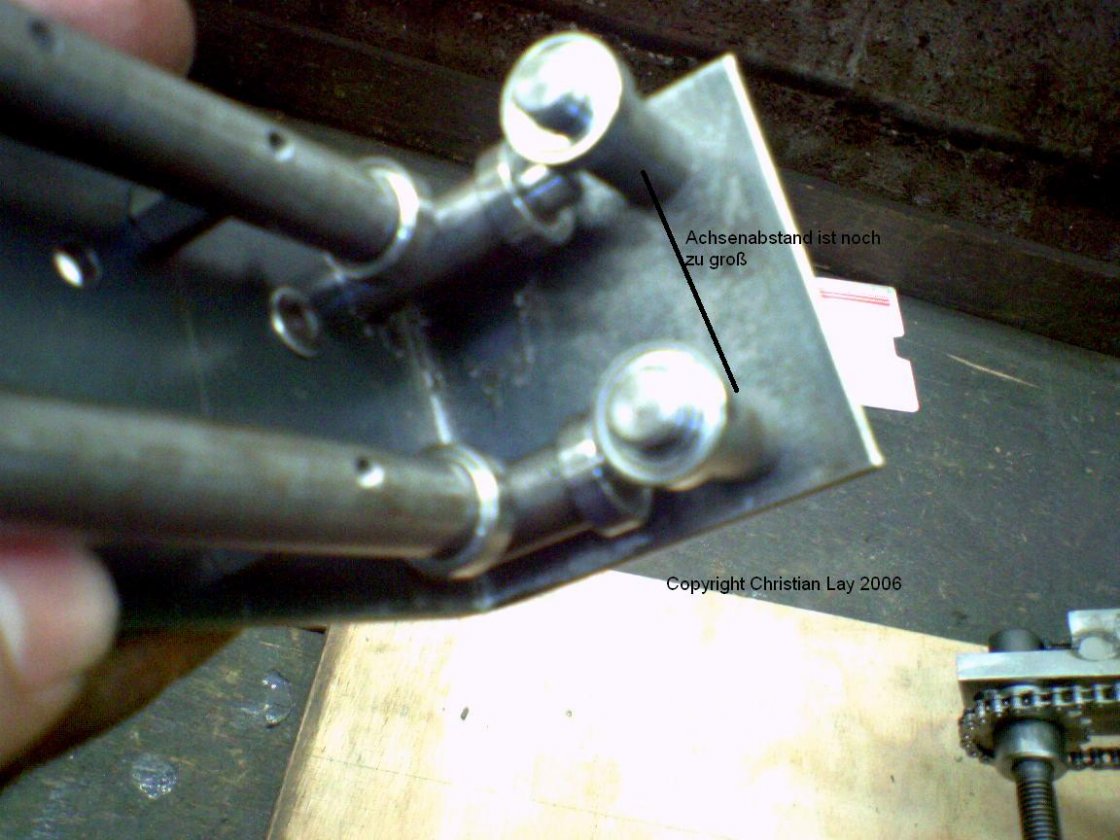

chollay Deutschland . BW	So Liebe Leute da mir die anschuldigungen und mißtrauens voten mitlerweile auf den ... gehen habe ich heute ein paar Bilder mit meinem Photo Handy gemacht also quali ist nicht gerade die Beste. 1. Es handelt sich nur um den Testrack Maßstab 1:10 der Lifthill und den Prototyp des Wagens zeigt , nicht viel aber trotzdem viel viel arbeit. 2. Egal wie ihr komentiert jeder der an so einem Projekt abreitet hat doch ersteinmal eine Bewährungsprobe den soweit ich weiß hab ich hier noch nie eine Ente reingesetzt. 3. das ich den kompletten Silverstar nicht bauen kann dürfte ja auch mir mitllerweile klar geworden sein allerdings versuche ich teile der Bahn zu bauen die dann auch funktionieren!! Lange Rede kurzer Sinn hier die Bilder... Kurze Photo Comic Animation der Schiene montiert auf einem Holzbrett. Nähere Ansicht der Schiene von unten, Kette verläuft in der Schiene Schiene BLICK nach unten Weitere Rohre für den weiteren Streckenverlauf Blick von oben auf die Schiene Gesamtansicht des Testlifthills Ansicht der Stüzen Nähere Ansicht der ersten Stüze Nähere Ansicht der 2. Stüze Sidefriciton wheel Prototyp Fahrgestell von der Seite von der Seite... von oben. weitere Streckenablauf.. hab noch ein kleines Video auf dem geszeigt wird wie der Wagen fährt . So morgen werde ich mal die weiteren Streckenteile berarbeiten. Werde euch über weiter Baufortschritte unterrichten. Eine Lösung für die Bremse habe ich auch. MfG Chollay Copyright bei mir..	0 gefällt das
Hopa Neu 14.08.2006 Montag, 14. August 2006 22:27 0 gefällt das
Hopa Idstein Deutschland . HE	Hey, mach dich doch nicht so verrückt und gehe davon aus, dass dich jetzt alle niedermachen werden, ich tus schonmal nicht. Sieht doch klasse aus. Lass dir lieber viel Zeit und machs dafür richtig, anstatt zu huddeln. Gefällt mir echt gut und ich kann mir vorstellen, dass es verdammt viel Arbeit war / ist! Kopf hoch und weiter so, aber auf jeden Fall!! MfG HoPa	0 gefällt das
s.kko Neu 14.08.2006 Montag, 14. August 2006 22:28 0 gefällt das
s.kko Deutschland . NW	Hallo sehr geil. Die Kettenführung ist Top. Supports spitze. Gut Lösung des Fahrwerks. mach weiter so. TJ	0 gefällt das
geforcefan Neu 14.08.2006 Montag, 14. August 2006 23:40 0 gefällt das
geforcefan Ercan Schaafheim Deutschland . HE	Hey sorry das ich an deinem Projekt gezweifelt ahbe, aber ich muss sagen: GEIL. Ein anderes Wort gibt es nicht dazu, respekt Mfg Ercan	0 gefällt das
Space Gladiator Neu 15.08.2006 Dienstag, 15. August 2006 00:45 0 gefällt das
Space Gladiator Deutschland . NI	Ich weiß nicht, wie ich es beschreiben soll. Es ist einfach Phaenomenal. Sehr gute Arbeit, die du da leistest. Freue mich schon auf weitere Bilder. Nette Grüße	0 gefällt das
coasterfan78 Neu 15.08.2006 Dienstag, 15. August 2006 09:51 0 gefällt das
coasterfan78 Wiesbaden Deutschland . HE	Hi, also einfach klasse! Sag mal: Wie groß soll denn das ganz Modell insgesamt werden? LG CoasterFan78	0 gefällt das
chollay Neu 15.08.2006 Dienstag, 15. August 2006 16:27 0 gefällt das
chollay Deutschland . BW	Die genaue Größe kann ich euch leider noch nicht nennen, da ich die selber noch kennne . MfG Chollay	0 gefällt das
condor13 Neu 15.08.2006 Dienstag, 15. August 2006 16:44 0 gefällt das
condor13 Dennis Hürth Deutschland . NW	Hey chollay, Einfach nur cool was du da bis jetzt zusammen gebaut hast. Freue mich jedes mal wenn einer ein Model baut, aber das ist wirklich geil. Habe aber noch eine frage an dich: Der Lift auf den Bildern ist ja nur ein Test-lift. Wird der richtige Lift größer oder wird der auch so klein? viele grüße von condor13.	0 gefällt das
SirDinn Neu 15.08.2006 Dienstag, 15. August 2006 16:58 0 gefällt das
SirDinn Deutschland . NW	Hallo chollay Nun, das Du erstmal hier die "Zweifler" (mich eingeschlossen) ruhig gestellt hast dürfte Dir sicher "runter gehen wie Öl". Die Bilder machen Lust auf mehr und ich bin schon gespannt wie es weiter geht. Die Winterpause kann also kommen. Mach weiter so, sieht bisher alles sehr gut aus und vielversprechend. mfg SirDinn LG Olli	0 gefällt das
Küppi Neu 15.08.2006 Dienstag, 15. August 2006 18:57 0 gefällt das
Küppi Christian Küppers Deutschland . NW	Da kann ich mich meinen Vorrednern nur anschließen. Ich habe vermutet, dass du nicht viel bringst, aber dass das was du bringst schon ziemlich gut sein wird. Und ich muss sagen: Ich hatte Recht ... Ich muss zwar zugeben, dass ich auch zwischenzeitlich an deinem Vorhaben gezweifelt habe, aber das war ja auch verständlich ... Jetzt kann ich nur sagen: Top. Weiter so. Und dass du nicht den kompletten Silverstar bauen kannst war mir sowieso klar, denn erstens würde das viel zu groß werden (siehe auch Frossi) und zweitens würde selbst bei einem exakten Nachbau (Maßstabsgetreu) der Zug den Track nicht absolvieren können, da bei Modellen ja eine ganz stark veränderte Fahrphysik was Beschleunigung und Reibung z.B. angeht ... Aber nochmal muss ich sagen: Der Track sieht super gut gemacht aus ... und das Fahrwerk geht in die richtige Richtung !! Gruß Küppi, der gespannt auf die benachbarten Berichte von Amateur-Modellbauern schaut ...	0 gefällt das
chollay Neu 15.08.2006 Dienstag, 15. August 2006 22:48 0 gefällt das
chollay Deutschland . BW	Vielen Dank liebe Leute von euch auch malk was positives zu hören. Der Testtrack war der schwierigste Teil der Bahn da ich ja zuvor noch nie ein Modell gebaut habe und deshalb auch nur wenig Ahnung hatte. Das jetzige Model von "Silver Star" hat eigentlich noch nicht viel mit dem "Silver Star" den Ihr kennt zu tun , da das jetzige Modell der sogenannte "Testtrack " später auch einmal funktionieren wird (soll ) . Mit Magnet Bremse (pneumatisch), Kettenlift (elektrisch) und dass reale 1:40 Modell wird von mir höchstwahrscheinlich im Winter angefangen (allerdings mit alu und Kleber) weil Schweisen , Fräsen und und und ist vedammt schwierig für einen "nicht " gelernten Schlosser. So muss jetzt schlafen gehen der Wecker geht um 5 Uhr Mach morgen vielleicht wieder ein paar Bilder. MfG Chollay	0 gefällt das
Der Der Dongt Neu 16.08.2006 Mittwoch, 16. August 2006 11:46 0 gefällt das
Der Der Dongt Deutschland . BY	Also echt Klasse! Mich würd mal interessiern wie deine Züge ausseh.	0 gefällt das
s.kko Neu 16.08.2006 Mittwoch, 16. August 2006 12:03 0 gefällt das
s.kko Deutschland . NW	chollayMit Magnet Bremse (pneumatisch), Hä?	0 gefällt das
chollay Neu 16.08.2006 Mittwoch, 16. August 2006 16:49 0 gefällt das
chollay Deutschland . BW	s.kko chollayMit Magnet Bremse (pneumatisch), Hä? Zylinder fährt aus Magneten sind auf position und haben 1mm Zum Bremsschwert am Wagen folge Wagen wird gebremst . Zylinder fährt ein Magneten werden zurückgefahren, daruch wird der Abstand größer und der Wagen kann sich wieder bewegen. Hoffe ein bischen geholfen zu haben wenns ferig ist siehts auf den Bildern sicher verständlicher aus. MfG Chollay	0 gefällt das
s.kko Neu 16.08.2006 Mittwoch, 16. August 2006 17:07 0 gefällt das
s.kko Deutschland . NW	chollay s.kko chollayMit Magnet Bremse (pneumatisch), Hä? Zylinder fährt aus Magneten sind auf position und haben 1mm Zum Bremsschwert am Wagen folge Wagen wird gebremst . Zylinder fährt ein Magneten werden zurückgefahren, daruch wird der Abstand größer und der Wagen kann sich wieder bewegen. Hoffe ein bischen geholfen zu haben wenns ferig ist siehts auf den Bildern sicher verständlicher aus. MfG Chollay Achso Aber der Zug kann auch bei Ausgefahrener Bremse rollen,sofern du mit magnet Bremse eine Wirbelstrombremse meinst, deswegen war ich auch leicht verwirrt. Willst du denn die ganze Bremse mit Pneumatik ausstatten oder nur den hinteren Teil, wie bei EGF? Also wenn du dir Arbeit ersparen möchtest, es geht auch ohne. rcdb.com ig1565.htm MfG TJ	0 gefällt das
FXS Neu 16.08.2006 Mittwoch, 16. August 2006 19:06 0 gefällt das
FXS Pfronten Deutschland . BY	Hallo, Das sieht alles sehr vielversprechend aus, weiter so. Ist eine SPS-Steuerung für dieses Modell geplant (z.B.: Siemens S7, PC-basierende Lösung mit I/O-Karte, bzw. PC-Lösung mit Aktor/Sensor-Modul(e) für RS232, USB, LAN, Profibus, Can-Open,...)? Planst Du bei der Brems-Regelung und Steuerung Magnetinduktive Sensoren oder Reflexlichtschranken zur Ermittlung der Ist-Position des Zuges? Ich würde aus Kostengründen Magnetinduktive Sensoren empfehlen. Mit freundlichen Grüssen: FXS	0 gefällt das
chollay Neu 16.08.2006 Mittwoch, 16. August 2006 19:37 0 gefällt das
chollay Deutschland . BW	FXSHallo, Das sieht alles sehr vielversprechend aus, weiter so. Ist eine SPS-Steuerung für dieses Modell geplant (z.B.: Siemens S7, PC-basierende Lösung mit I/O-Karte, bzw. PC-Lösung mit Aktor/Sensor-Modul(e) für RS232, USB, LAN, Profibus, Can-Open,...)? Planst Du bei der Brems-Regelung und Steuerung Magnetinduktive Sensoren oder Reflexlichtschranken zur Ermittlung der Ist-Position des Zuges? Ich würde aus Kostengründen Magnetinduktive Sensoren empfehlen. Mit freundlichen Grüssen: FXS Ja eine SPS Steuerung ist geplant ungefär so: (rein menschlich nicht tenchinisch erklärt) ZUG fährt in den Lifthill hinein (BREMSE IST GESCHLOSSEN) WENN Bremse offen Lifthill stoppt. Der Zug erreicht den Gipfel und am Punkt of no Return ist noch ein Sensor der den Lifthill stoppt. Sorry für die schlechte technische Erklärung aber ich denke so versteht es jeder. Man könnte jetzt noch eine Zwischenbremse installieren um einen Zweizug Betrieb zu ermöglichen, aber dass würden den Rahmen sprengen. Aber so ganz ahnungslos bin ich jetzt nicht mehr und beim nächsten Freizeitparkbesuch werde ich mir alles ganz genau anschauen. Frage hat jemand einen Ahnung wie das Rückhaltesytem der Silver Star funktioniert soweit ich weiß ist das ein Rastlapbar oder? MfG Chollay Man könnte jetzt noch einen	0 gefällt das
FXS Neu 16.08.2006 Mittwoch, 16. August 2006 20:04 0 gefällt das
FXS Pfronten Deutschland . BY	Hallo, Wenn nicht so viele Eingänge und Ausgänge benötigt werden, wäre die Mini-SPS Logo von Siemens oder das ähnliche System Easy von Klöckner Möller interesant. Im Falle, daß durch dieses viele Java Zeugs die Links nicht richtig funktionieren: unter Bauelemente/Bausätze => Automatisierungstechnik => Speicher Programmierbare Steuerungen schauen. Damit liese sich auch ein Zwei-Zug-Betrieb realisieren. Damit könntest Du auch Sachen wie Schnellstop für Lift und alle Bremsen realisieren, wenn ein Zug z.B. die Strecke ausnahmsweise mal nicht schafft (2 Sensoren im kurzem Abstand: Sensor 1 muss vor Sensor 2 high sein, nach einer bestimmten Vorgabezeit muss zuerst Sensor 1 und danach Sensor 2 low sein). Mit freundlichen Grüssen: FXS	0 gefällt das
s.kko Neu 16.08.2006 Mittwoch, 16. August 2006 20:43 0 gefällt das
s.kko Deutschland . NW	chollay Man könnte jetzt noch eine Zwischenbremse installieren um einen Zweizug Betrieb zu ermöglichen, aber dass würden den Rahmen sprengen. Ein Zweizug betrieb sollte eigentlich kein Porblem sein, dafür wird keine zwischen Block benötigt.(s. Black Mamba, EGF, Goliath, Xpress, und und und) Tj	0 gefällt das
pe91 Neu 25.08.2006 Freitag, 25. August 2006 19:20 0 gefällt das
pe91 Philipp Mettlach Deutschland . SL	Wann kommen neue Bilder?	0 gefällt das
